Projeler
Deprem performans analizleri, çelik sanayi yapıları ve yaya köprüleri, zemin iyileştirme ve iksa projeleri, çamur depolama sahaları, göl üzerindeki yüzer yapılar. Yaptığımız işlerden bir seçki.
Burada raporu ya da sözleşmesi firmamız adına olan işlerden bir kısmı var. Devam eden işler kartta ayrıca belirtiliyor. Her kartta yapının türü, yeri, yılı, işteki rolümüz ve proje belgelerinden aldığımız ölçekler yazılı.
Müşterilerimizin gizliliği için proje, kurum ve kişi adlarını yazmıyoruz. Görseller kendi saha ve laboratuvar çalışmalarımızdan, tasarım modellerimizden ve proje çizimlerimizden alındı.
Mevcut yapıların rölövesini çıkarıyor, malzeme deneylerini programlıyor ve deprem performansını yürürlükteki yönetmeliğe göre raporluyoruz.

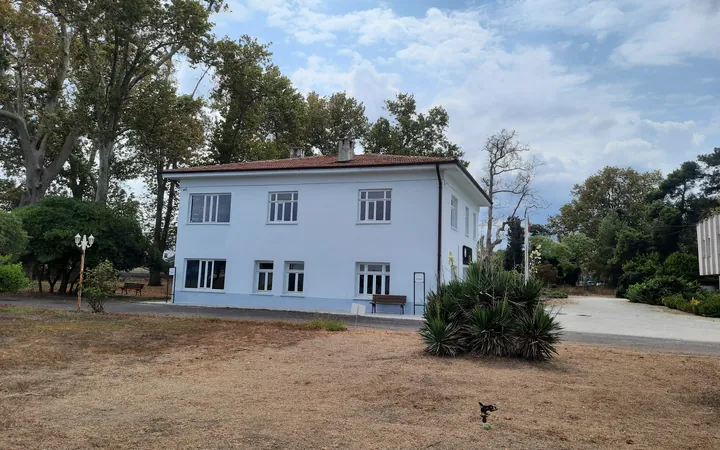

Tuğla taşıyıcı duvarlı, betonarme hatıllı tescilli yapının taşıyıcı sistem rölövesini sahada çıkardık, malzeme deneylerini programladık ve tarihi yapılara uygun yaklaşımla bina performansını değerlendirdik.
2 katlı, 282 m² inşaat alanı; 59 taşıyıcı duvar parçası tek tek ölçüldü.
Taşıyıcı sistem ve mimari rölöveyi çıkardık, karot ve donatı tespitlerini programladık; binanın deprem performansını doğrusal ve doğrusal olmayan yöntemlerle değerlendirip raporladık.
2.360 m² inşaat alanı, 22,65 m bina yüksekliği.
Mevcut taşıyıcı sistem rölövesini sahada kontrol edip güncelledik, önceki deney verilerini yürürlükteki yönetmeliğe göre yeniden değerlendirdik, ek donatı tespiti programlayarak performans raporunu hazırladık.
2 katlı, 480 m² perde-çerçeveli betonarme bina.
Mevcut çelik kanopi ve sundurmanın yerinde rölövesini aldık, iki yapıyı güncel yönetmeliklere göre analiz ettik; sonuçları ve güçlendirme önerilerini iki ayrı hesap raporunda sunduk.
Kanopi 18 × 18 m (324 m²), sundurma 11,8 × 4,5 m.
Sanayi yapılarından sosyal ve ticari binalara kadar çelik taşıyıcı sistemlerin statik hesabını, temel projesini ve imalat çizimlerini hazırlıyoruz.

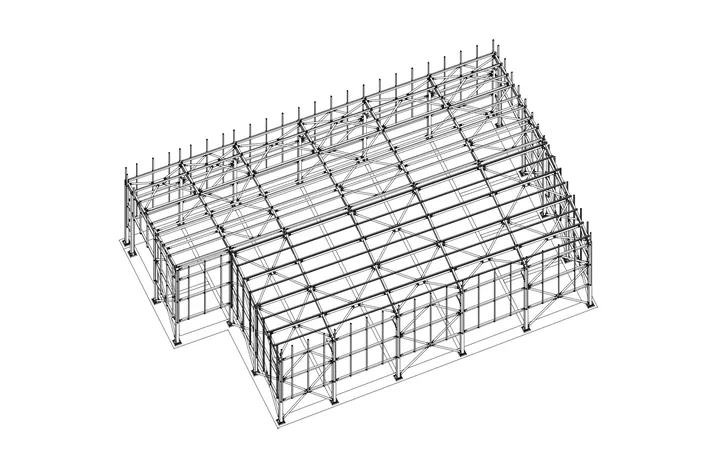

İki ayrı parselde 100 kN gezer vinç yükü taşıyan çelik yapıların statik projesini, sürekli temel projesini, üç boyutlu modelini ve imalat çizimlerini hazırladık.
32,5 × 28,9 m ve 34 × 22,6 m plan; toplam yaklaşık 138 t çelik.

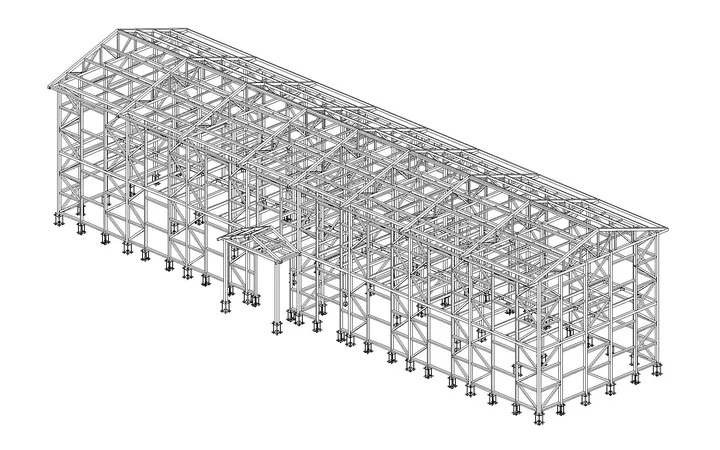

İki katlı çelik idari binanın hesap ve temel raporlarını, ruhsat ve uygulama projelerini ve üç boyutlu modelini mimari ofisle birlikte çalışarak hazırladık.
25,4 × 6,5 m plan, 2 kat.
Otel binasının teras katı için çelik çatı tasarladık; rüzgâr yüklerini ayrıca analiz ettik, birleşim hesaplarını yaptık ve imalat çizimlerini hazırladık.
Yaklaşık 250 m² çatı alanı, yaklaşık 24 t çelik.
Hastane yerleşkesine eklenen tek katlı çelik yemekhane ve kantin binasının statik projesini ve atölye çizimlerini hazırladık.
6,38 × 15,69 m tek katlı bina, yaklaşık 7,5 t çelik.
Spor kompleksi için çelik yapının hesap raporunu, temel raporunu ve üç boyutlu modelini proje mimarıyla birlikte çalışarak hazırladık.
11,6 × 14,1 m plan.
Kafe binasına eklenen çelik sundurma ve terasın statik ve temel hesaplarını, birleşim tasarımını ve imalat çizimlerini hazırladık.
10,3 × 6,1 m plan, yaklaşık 4,9 t çelik.
Terminal içindeki bekleme salonu standı için çelik taşıyıcı sistemi tasarladık; statik hesap raporunu ve çelik statik projeyi teslim ettik.
11,35 × 2,61 m plan, 3,49 m yükseklik, yaklaşık 2,1 t çelik.
Tasarladığımız çelik yapıları atölyede imal ediyor, sahaya taşıyor ve kuruyoruz; göl üzerindeki yüzer yapıların montajını da üstleniyoruz.

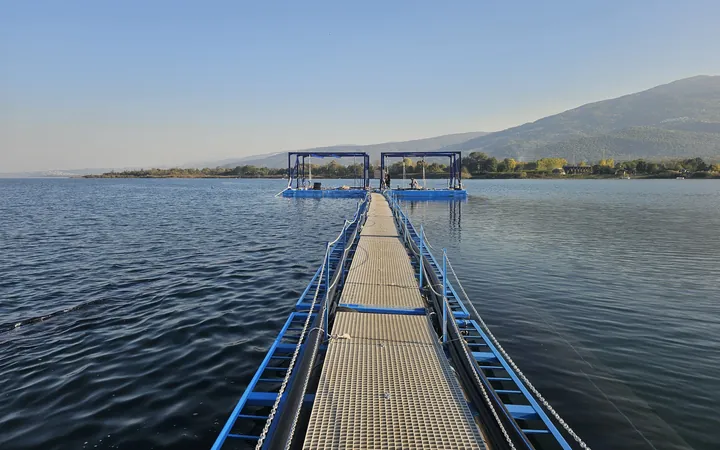

İçme suyu alma yapısına ulaşımı sağlayan, HDPE yüzdürücülü çelik iskeleyi tasarladık, atölyede imal ettik ve göl üzerinde kurduk; iki hat PE terfi borusunu göle indirip beton ağırlıklarla sabitledik.
12 m'lik yüzer modüller; 2 × Ø800 mm PE terfi hattı, 220 m.

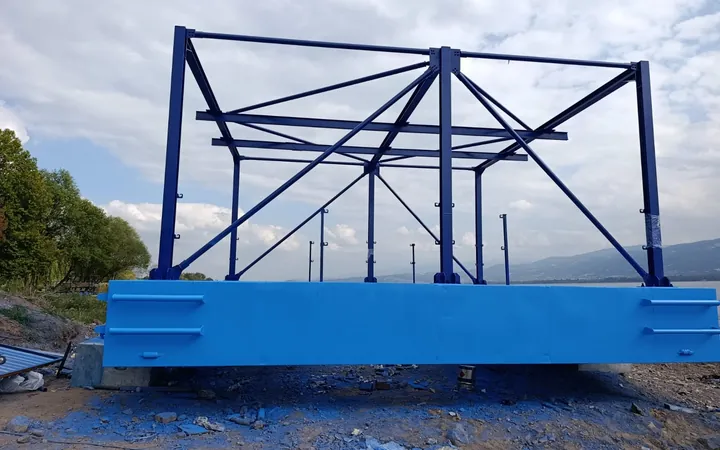

Yüzer pompa platformunun vinç kirişli üst çelik çerçevesini ve pompa kaidesini tasarladık, imalat çizimlerini ve ankraj planını hazırladık; çeliği atölyede imal edip platformu gölde monte ettik.
7,0 × 7,0 m üst çerçeve, 3,5 m yükseklik; yaklaşık 18,8 t çelik (kantar tartımı).

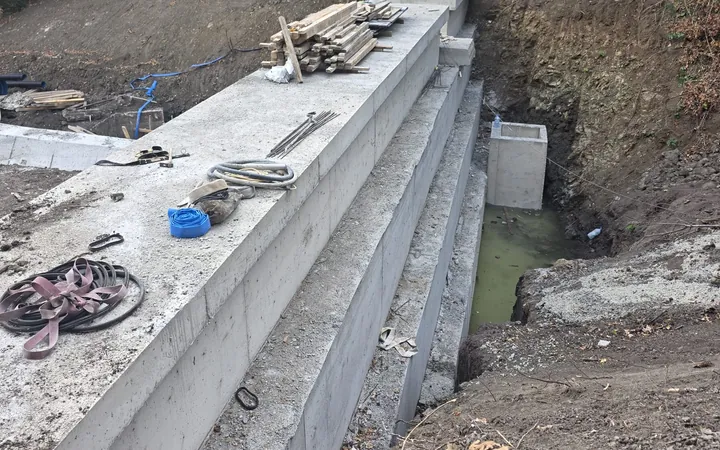

Bir sosyal tesis alanından geçen derede iki tersip bendi ve ıslah yapılarının yapımını yüklenici olarak yürütüyoruz; ilave işler için ağırlık istinat duvarı ve dolgu şevi hesaplarını da hazırladık.
2 tersip bendi; sözleşme kapsamında yaklaşık 986 m³ beton.
Zemin etüdü verilerini yorumluyor; temel sistemi, sıvılaşma, kazı ve iksa hesaplarını yapıyor, yumuşak ya da dolgu zeminlerde DSM ve jet grout ile zemin iyileştirme tasarlıyoruz.
Genişletilen bir arıtma tesisinin yapıları için geoteknik raporu hazırladık; açık şevli kazıları, palplanşlı geçici iksayı ve ankrajlı fore kazıklı kalıcı iksayı deprem durumu dahil hesaplayıp kazı planı ile kazık aplikasyon paftalarını çizdik.
Temel kazıları 7,26 m'ye kadar; 12 m palplanşlı geçici iksa; Ø100 cm fore kazıklı, ankrajlı kalıcı iksa (kazık boyu 12,0–17,3 m).
Yeni bir arıtma tesisinin geoteknik raporunu ve projesini hazırladık; tank ve çıkış yapılarının altında derin karıştırma (DSM) kolonlarıyla zemin iyileştirmesini, kazı şevlerini ve zemin çivili kalıcı iksayı deprem durumu dahil tasarladık.
20 yapılık tesis; Ø60 cm, 10–13 m boyunda 796 DSM kolonu; en yüksek kesitte 9,64 m zemin çivili kalıcı iksa.

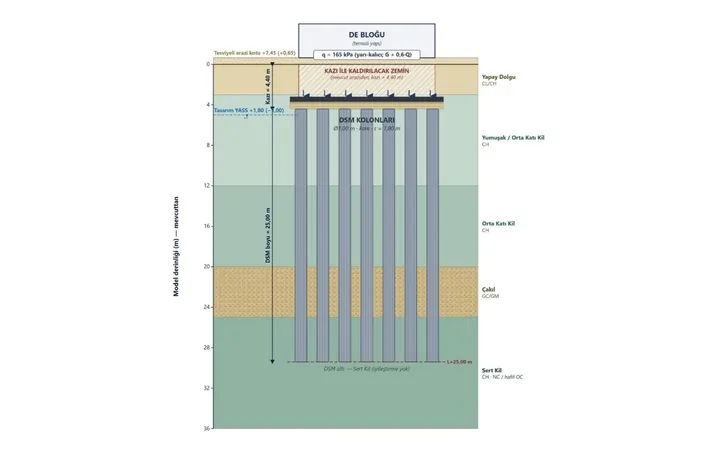

Yumuşak kil üzerinde radye temelli bloklardan oluşan bir hizmet binasının geoteknik raporunu ve zemin iyileştirme raporunu hazırladık. Oturmayı sınırlamak için derin karıştırma (DSM) kolonlarını sonlu elemanlarla boyutlandırdık, uygulama paftasını çizdik.
12 blok, radye temel; Ø100 cm, 25 m boyunda DSM kolonları ve geogrid donatılı yük aktarma tabakası.

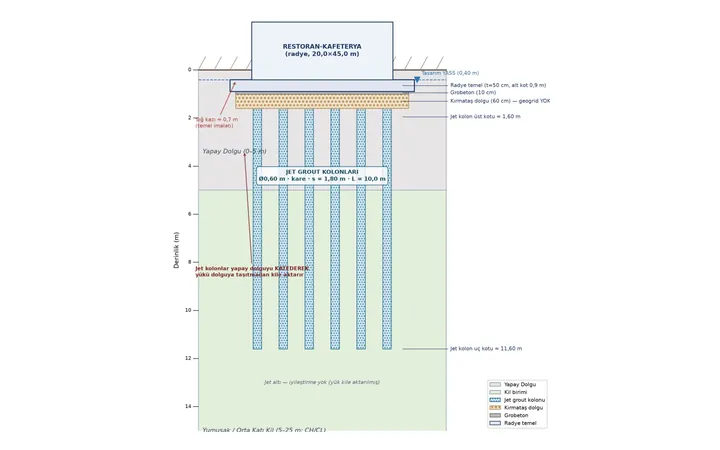

Körfez kıyısında, kontrolsüz dolgu ve yumuşak kil üzerinde yapılacak park yapılarının geoteknik raporunu hazırladık. Radye temellerin altındaki dolguyu jet grout kolonlarıyla geçip yükü kile aktardık, oturmayı sonlu elemanlarla kontrol ettik.
Yaklaşık 5 m kontrolsüz dolgu; Ø60 cm, 10 m boyunda, 1,80 m aralıklı jet grout kolonları.
Bir CNG istasyonu tesisinin yapıları için mevcut zemin etüdü verileriyle geoteknik raporu hazırladık. Gaz basınç ve kompresör yapılarının altında DSM kolonları, bütün temellerin altında geogrid donatılı granüler tabaka tasarladık.
Üç yapıda Ø80 cm, 8 m boyunda, 2,40 m aralıklı DSM kolonları; temellerin altında 60 cm geogrid donatılı kırmataş tabaka.
Çamur depolama sahalarında dolgu gövdelerin stabilitesini, geçirimsizlik ve drenaj sistemlerini ve sahadan geçen dereleri projelendiriyor; dere sularındaki çamurun çöktürülmesi için fizibilite çalışmaları hazırlıyoruz.

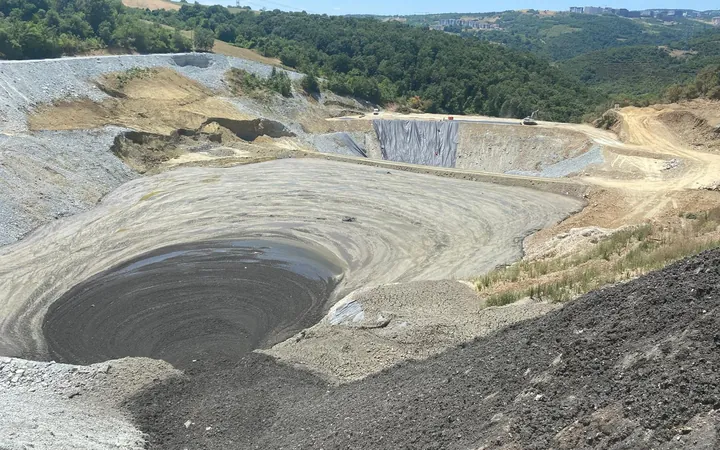

Deniz dibinden çıkarılan çamurun depolanacağı sahayı ön yüzü kaplı homojen dolgu baraj gövdesiyle projelendirdik; sahadan geçen dere için açık kanal, dolusavak ve dipsavak yapılarını tasarladık, gövdenin geogrid donatılı revizyonunu hazırladık.
20,1 ha alan; yaklaşık 1 milyon m³ depolama kapasitesi; Q500 = 40,7 m³/s için betonarme dere kanalı.
İkinci etapta iki ayrı dolgu gövdeli depolama sahasının uygulama projesini hazırladık: gövde stabilite analizleri, geomembran ve drenaj detayları, sağ ve sol sahil dere kanalları ve metraj.
Yaklaşık 25 ha alan; iki gövdede toplam 559.414 m³ dolgu.
Depolama kapasitesini artırmak için ikinci etabın mansabında yeni bir dolgu gövdesi ve rezervuar alternatiflerini çalışıyoruz: arazi ölçümlerinin işlenmesinden enkesit ve hacim hesaplarına, tahsis ve izin altlıklarına kadar.
Alternatiflere göre yaklaşık 1,1–2,0 milyon m³ ilave rezervuar hacmi.

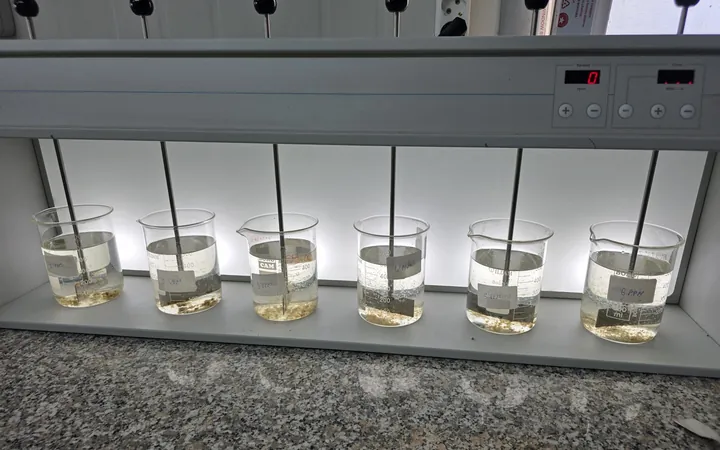

Denize dökülen iki derenin taşıdığı askıda katı maddeyi azaltmak için havza hidrolojisini inceledik; saha numuneleriyle çöktürme ve jar testleri yaptık, dere dışında tesis ile dere içinde çöktürme alternatiflerini boyutlandırıp maliyetleriyle karşılaştırdık.
İki dere havzası (yaklaşık 28.000 ve 33.000 ha); her dere için 2,5 m³/s işletme debisine göre ön boyutlandırma.
Yaya köprüleri, dere ıslahı ve sanat yapılarında hidrolik, statik ve uygulama projelerini birlikte yürütüyoruz.
Bir göl kıyısındaki yürüyüş ve bisiklet yolunun dere geçişleri için dört çelik yaya köprüsünü projelendiriyoruz. Geoteknik ve zemin iyileştirme raporlarını, fore kazıklı betonarme ayakları, çelik tabliyelerin statik hesabını ve imalat paftalarını hazırladık; revizyonlar sürüyor.
Tek açıklıklı dört köprü, açıklıklar yaklaşık 8–21 m; her ayakta 6 ya da 9 adet Ø100 cm fore kazık.

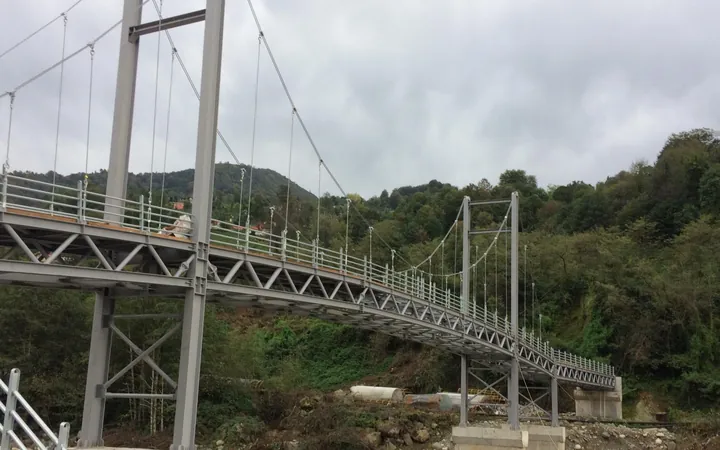

Dere üzerinde iki çelik kule ve taşıyıcı halatlarla desteklenen kafes tabliyeli yaya köprüsünün statik hesabını, bağlantı ve temel tasarımını, halat tertibatı detaylarını ve çelik imalat çizimlerini hazırladık.
78,5 m toplam uzunluk, 31,5 m ana açıklık; 3,0 m tabliye; yaklaşık 86 t çelik.
Taşkın koruma yapım işini yürüten yüklenici için iki yaya köprüsünü tasarladık: statik hesap, temel projesi, üç boyutlu model ve imalat çizimleri. Köprüler bu projelere göre imal edildi.
Açıklıklar 15,7 m ve 13,8 m; çelik ağırlıkları 4,15 t ve 1,42 t.
Dere kesiminde hidrolojik analiz ve taşkın modellemesi yaptık; betonarme U kanal ile kutu menfezin statik hesabını, uygulama projesini ve keşif-metrajını hazırladık.
Yaklaşık 560 m ıslah, Q500 = 15,46 m³/s, 5,50 × 2,00 m betonarme U kanal.
Betonarme ve çelik konut projelerinde statik hesap, uygulama projesi ve gerektiğinde kalıp-iskele ile istinat hesaplarını hazırlıyoruz.
Villalar ve bir apartman bloğundan oluşan sitenin kutu profilli çelik çatılarını tasarladık; hesap raporunu ve üç boyutlu modellerini çelik yüklenicisi için hazırladık.
18 villa ve 1 apartman bloğu.
İki ile altı katlı konut ve karma kullanımlı binaların statik projelerini hazırladık; gerektiğinde kalıp-iskele ve istinat duvarı hesaplarını da projeye ekledik.
5 bina, 2–6 kat.
Yapının türünü, yerini ve elinizdeki belgeleri yazın. Kapsamı ve süreyi birlikte belirleyip yazılı teklif gönderelim.
